구성 요소 및 버전

  • cri-o (v1.17.5) or docker-ce(v18.09.7)
  • kubeadm, kubelet, kubectl (v1.17.8)
  • k8s.gcr.io/kube-apiserver:v1.17.8
  • k8s.gcr.io/kube-proxy:v1.17.8
  • k8s.gcr.io/kube-scheduler:v1.17.8
  • k8s.gcr.io/kube-controller-manager:v1.17.8
  • k8s.gcr.io/etcd:3.4.3-0
  • k8s.gcr.io/pause:3.1
  • k8s.gcr.io/coredns:1.6.5

Prerequisites

  • 클러스터 구성전 master, worker node 최소 스팩
    • master node (controll plane node) - CPU : 2Core 이상
    • master/worker node - RAM : 2GiB 이상

폐쇄망 구축 가이드

  1. 폐쇄망에서 설치하는 경우 아래 가이드를 참고 하여 image registry를 먼저 구축한다.
  2. 사용하는 image repository에 k8s 설치 시 필요한 이미지를 push한다.
    • 작업 디렉토리 생성 및 환경 설정
    $ mkdir -p ~/k8s-install
$ cd ~/k8s-install
$ export REGISTRY={ImageRegistryIP:Port}
  ex) $ export REGISTRY=172.22.5.2:5000
    • 외부 네트워크 통신이 가능한 환경에서 필요한 이미지를 다운받는다.
    $ sudo docker pull k8s.gcr.io/kube-proxy:v1.17.8
$ sudo docker pull k8s.gcr.io/kube-apiserver:v1.17.8
$ sudo docker pull k8s.gcr.io/kube-controller-manager:v1.17.8
$ sudo docker pull k8s.gcr.io/kube-scheduler:v1.17.8
$ sudo docker pull k8s.gcr.io/etcd:3.4.3-0
$ sudo docker pull k8s.gcr.io/coredns:1.6.5
$ sudo docker pull k8s.gcr.io/pause:3.1

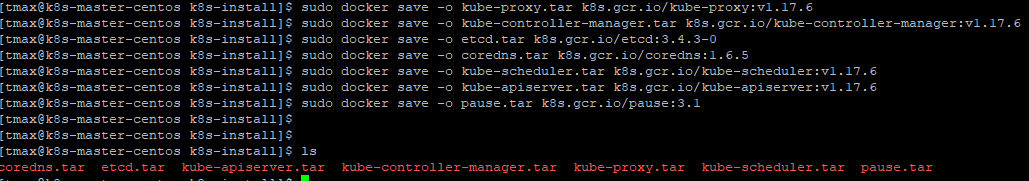

    • docker image를 tar로 저장한다.
    $ sudo docker save -o kube-proxy.tar k8s.gcr.io/kube-proxy:v1.17.8
$ sudo docker save -o kube-controller-manager.tar k8s.gcr.io/kube-controller-manager:v1.17.8
$ sudo docker save -o etcd.tar k8s.gcr.io/etcd:3.4.3-0
$ sudo docker save -o coredns.tar k8s.gcr.io/coredns:1.6.5
$ sudo docker save -o kube-scheduler.tar k8s.gcr.io/kube-scheduler:v1.17.8
$ sudo docker save -o kube-apiserver.tar k8s.gcr.io/kube-apiserver:v1.17.8
$ sudo docker save -o pause.tar k8s.gcr.io/pause:3.1

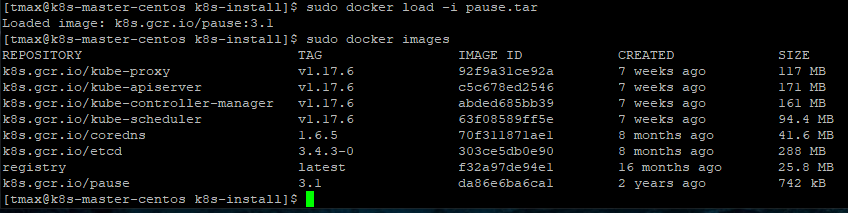

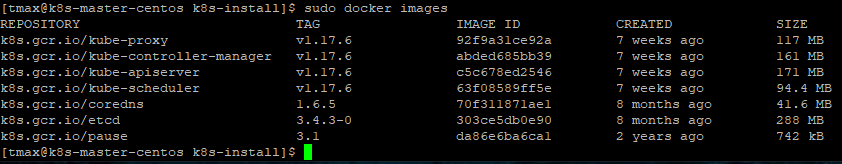

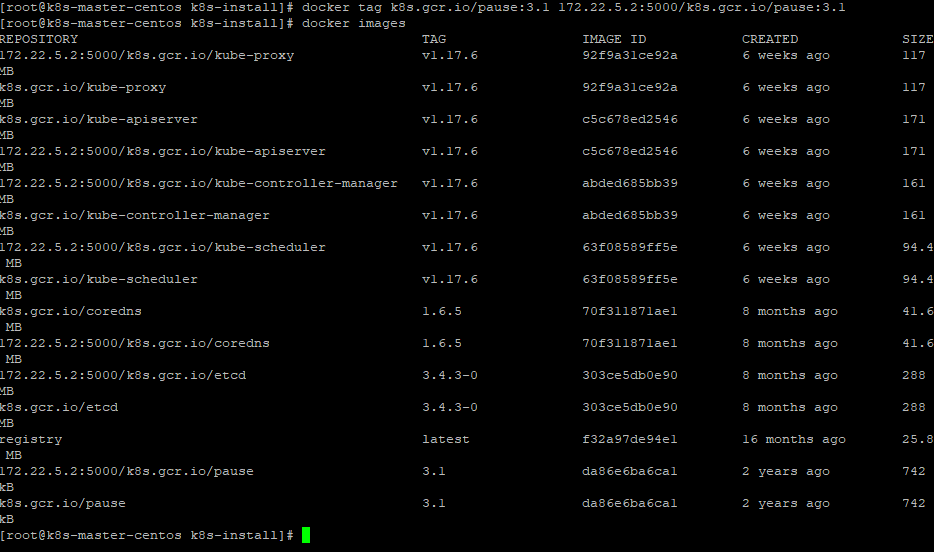

  3. 위의 과정에서 생성한 tar 파일들을 폐쇄망 환경으로 이동시킨 뒤 사용하려는 registry에 이미지를 push한다.
    $ sudo docker load -i kube-apiserver.tar
$ sudo docker load -i kube-scheduler.tar
$ sudo docker load -i kube-controller-manager.tar
$ sudo docker load -i kube-proxy.tar
$ sudo docker load -i etcd.tar
$ sudo docker load -i coredns.tar
$ sudo docker load -i pause.tar
    $ sudo docker tag k8s.gcr.io/kube-apiserver:v1.17.8 ${REGISTRY}/k8s.gcr.io/kube-apiserver:v1.17.8
$ sudo docker tag k8s.gcr.io/kube-proxy:v1.17.8 ${REGISTRY}/k8s.gcr.io/kube-proxy:v1.17.8
$ sudo docker tag k8s.gcr.io/kube-controller-manager:v1.17.8 ${REGISTRY}/k8s.gcr.io/kube-controller-manager:v1.17.8
$ sudo docker tag k8s.gcr.io/etcd:3.4.3-0 ${REGISTRY}/k8s.gcr.io/etcd:3.4.3-0
$ sudo docker tag k8s.gcr.io/coredns:1.6.5 ${REGISTRY}/k8s.gcr.io/coredns:1.6.5
$ sudo docker tag k8s.gcr.io/kube-scheduler:v1.17.8 ${REGISTRY}/k8s.gcr.io/kube-scheduler:v1.17.8
$ sudo docker tag k8s.gcr.io/pause:3.1 ${REGISTRY}/k8s.gcr.io/pause:3.1

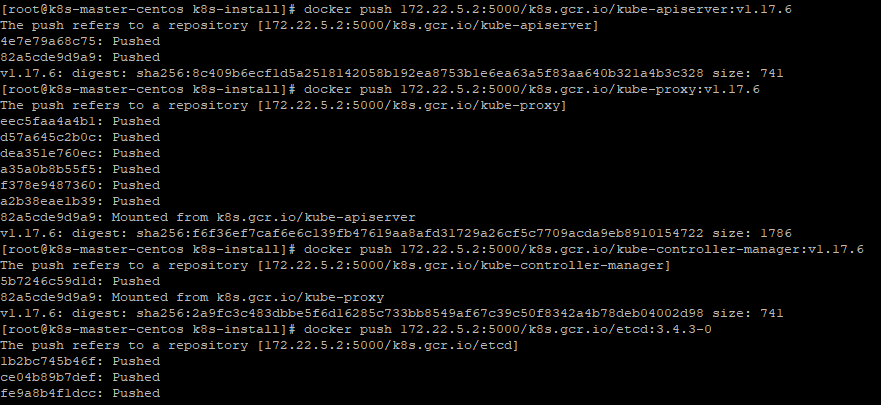

    $ sudo docker push ${REGISTRY}/k8s.gcr.io/kube-apiserver:v1.17.8
$ sudo docker push ${REGISTRY}/k8s.gcr.io/kube-proxy:v1.17.8
$ sudo docker push ${REGISTRY}/k8s.gcr.io/kube-controller-manager:v1.17.8
$ sudo docker push ${REGISTRY}/k8s.gcr.io/etcd:3.4.3-0
$ sudo docker push ${REGISTRY}/k8s.gcr.io/coredns:1.6.5
$ sudo docker push ${REGISTRY}/k8s.gcr.io/kube-scheduler:v1.17.8
$ sudo docker push ${REGISTRY}/k8s.gcr.io/pause:3.1
    $ curl ${REGISTRY}/v2/_catalog
  • 비고 :
    • 위 내용은 2개이상의 마스터 구축시 마스터 1개에서만 진행한다.

설치 가이드

  1. (Master/Worker 공통) 환경 설정
  2. (Master/Worker 공통) runtime 설치 - cri-o 설치 1-1. docker-ce 설치
  3. (Master/Worker 공통) kubeadm, kubelet, kubectl 설치
  4. (Master) kubernetes cluster 구성 3-1. kubernetes cluster 구성(master 다중화)
  5. (Worker) kubernetes cluster join

삭제 가이드

  1. (Master/Worker 공통) kubernetes cluster reset
  2. (Master/Worker 공통) 패키지 삭제

설치 가이드

Step0. 환경 설정 (Master/Worker 공통)

  • 목적 : k8s 설치 진행을 위한 os 환경 설정
  • 순서 :
    • os hostname을 설정한다.
    sudo hostnamectl set-hostname k8s-master
    • hostname과 ip를 등록한다.
      • sudo vi /etc/hosts
    127.0.0.1   localhost localhost.localdomain localhost4 localhost4.localdomain4
::1         localhost localhost.localdomain localhost6 localhost6.localdomain6

172.22.5.2 k8s-master
    • 방화벽(firewall)을 해제한다.
    sudo systemctl stop firewalld
sudo systemctl disable firewalld
    • 스왑 메모리를 비활성화 한다.
    sudo swapoff -a

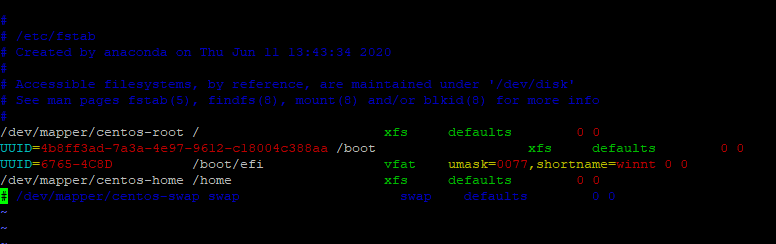

    • 스왑 메모리 비활성화 영구설정
      • sudo vi /etc/fstab
    swap 관련 부분 주석처리
# /dev/mapper/centos-swap swap                    swap    defaults        0
    • SELinux 설정을 해제한다.
    sudo setenforce 0
sudo sed -i 's/^SELINUX=enforcing$/SELINUX=permissive/' /etc/selinux/config
    • (cri-o) 사용 전 환경 설정
    sudo modprobe overlay
sudo modprobe br_netfilter

sudo cat << "EOF" | sudo tee -a /etc/sysctl.d/99-kubernetes-cri.conf
net.bridge.bridge-nf-call-iptables  = 1
net.ipv4.ip_forward                 = 1
net.bridge.bridge-nf-call-ip6tables = 1
EOF

sudo sysctl --system
    • (docker) 사용 전 환경 설정
    sudo cat << "EOF" | sudo tee -a /etc/sysctl.d/k8s.conf
net.bridge.bridge-nf-call-iptables  = 1
net.ipv4.ip_forward                 = 1
net.bridge.bridge-nf-call-ip6tables = 1
EOF

sudo sysctl --system
    • xfs filesystem을 사용하는 경우, 'xfs_info /' 커맨드가 ftype=1이 출력되는지 확인한다.

Step 1. cri-o 설치 및 설정 (Master/Worker 공통)

  • 목적 : k8s container cri-o runtime 설치
  • 순서 :
    sudo yum -y install cri-o
sudo systemctl enable crio
sudo systemctl start crio
    • (외부망) crio 버전 지정 및 레포를 등록 후 crio를 설치한다.
    VERSION=1.17
sudo curl -L -o /etc/yum.repos.d/devel:kubic:libcontainers:stable.repo https://download.opensuse.org/repositories/devel:kubic:libcontainers:stable/CentOS_7/devel:kubic:libcontainers:stable.repo
sudo curl -L -o /etc/yum.repos.d/devel:kubic:libcontainers:stable:cri-o:${VERSION}.repo https://download.opensuse.org/repositories/devel:kubic:libcontainers:stable:cri-o:${VERSION}/CentOS_7/devel:kubic:libcontainers:stable:cri-o:${VERSION}.repo

sudo yum -y install cri-o
sudo systemctl enable crio
sudo systemctl start crio

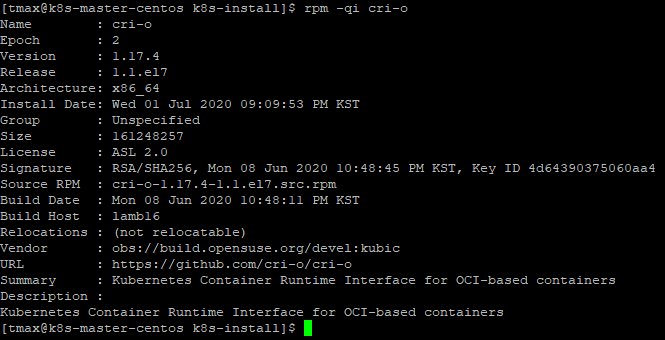

    • cri-o 설치를 확인한다.
    sudo systemctl status crio
rpm -qi cri-o
  • 비고 :
    • 추후 설치예정인 network plugin과 crio의 가상 인터페이스 충돌을 막기위해 cri-o의 default 인터페이스 설정을 제거한다.
    sudo rm -rf  /etc/cni/net.d/100-crio-bridge.conf
sudo rm -rf  /etc/cni/net.d/200-loopback.conf

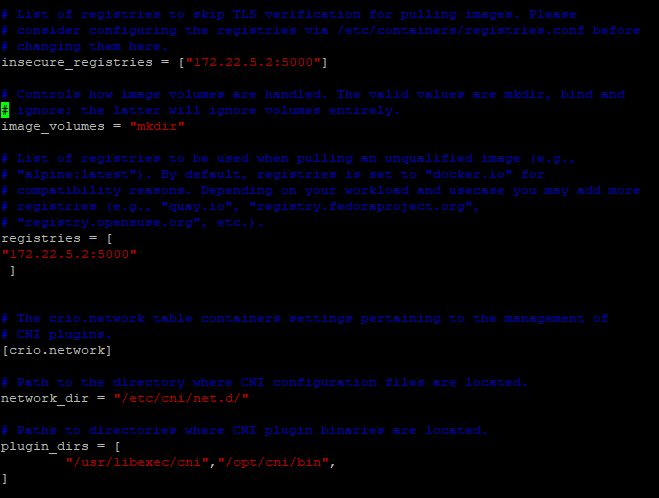

    • crio.conf 내용을 수정한다. ( sudo vi /etc/crio/crio.conf )
      • plugin_dirs : "/opt/cni/bin" 추가
      • (폐쇄망) insecure_registries = ["{registry}:{port}"]
      • (폐쇄망) pause_image : "k8s.gcr.io/pause:3.1" 을 "{registry}:{port}/k8s.gcr.io/pause:3.1" 로 변경 image
    • pid cgroup의 max pid limit 설정이 필요한 경우 pids_limit 개수를 수정한다.
      • default : pids_limit = 1024
      • 시스템의 제한값인 /proc/sys/kernel/pid_max의 값 이하로 설정한다.
    pids_limit = 32768
    • private image registry를 사용할 경우 registries.conf 내용을 수정한다.
      • sudo vi /etc/containers/registries.conf
    unqualified-search-registries = ['registry.fedoraproject.org', 'registry.access.redhat.com', 'registry.centos.org', 'docker.io', '{registry}:{port}']
ex) unqualified-search-registries = ['registry.fedoraproject.org', 'registry.access.redhat.com', 'registry.centos.org', 'docker.io', '172.22.5.2:5000']
    • crio를 재시작 한다.
    sudo systemctl restart crio

Step 1-1. docker-ce 설치 및 설정 (Master/Worker 공통)

  • 목적 : k8s container docker runtime 설치
  • 생성 순서 :
    • docker-ce를 설치한다. (image registry 구축 시에 docker를 이미 설치하였고 daemon.json 내용이 같다면 step1-1의 과정은 생략한다.)
    sudo yum install -y docker-ce
sudo systemctl start docker
sudo systemctl enable docker
    • 폐쇄망 환경에서 private registry 접근을 위해 daemon.json 내용을 수정한다.
      • sudo vi /etc/docker/daemon.json
      {
  "exec-opts": ["native.cgroupdriver=systemd"],
  "log-driver": "json-file",
  "log-opts": { "max-size": "100m" },
  "storage-driver": "overlay2",
  "insecure-registries": ["{registry}:{port}"]
}
    • docker를 재실행하고 status를 확인한다.
      sudo systemctl restart docker
  sudo systemctl status docker
  • 비고 :
    • private image registry를 사용할 경우 registries.conf 내용을 수정한다.
      • sudo vi /etc/containers/registries.conf
    unqualified-search-registries = ['registry.fedoraproject.org', 'registry.access.redhat.com', 'registry.centos.org', 'docker.io', '{registry}:{port}']
ex) unqualified-search-registries = ['registry.fedoraproject.org', 'registry.access.redhat.com', 'registry.centos.org', 'docker.io', '172.22.5.2:5000']
    • docker를 재시작 한다.
    sudo systemctl restart docker

Step 2. kubeadm, kubelet, kubectl 설치 (Master/Worker 공통)

  • 목적 : Kubernetes 구성을 위한 kubeadm, kubelet, kubectl 설치한다.
  • 순서:
    • CRI-O 메이저와 마이너 버전은 쿠버네티스 메이저와 마이너 버전이 일치해야 한다.
    • (폐쇄망) kubeadm, kubectl, kubelet 설치 (v1.17.8)
    sudo yum install -y kubeadm-1.17.8-0 kubelet-1.17.8-0 kubectl-1.17.8-0

sudo systemctl enable kubelet
    • (외부망) 레포 등록 후 kubeadm, kubectl, kubelet 설치 (v1.17.8)
    sudo cat << "EOF" | sudo tee -a /etc/yum.repos.d/kubernetes.repo
[kubernetes]
name=Kubernetes
baseurl=https://packages.cloud.google.com/yum/repos/kubernetes-el7-x86_64
enabled=1
gpgcheck=1
repo_gpgcheck=1
gpgkey=https://packages.cloud.google.com/yum/doc/yum-key.gpg https://packages.cloud.google.com/yum/doc/rpm-package-key.gpg
EOF

sudo yum install -y kubeadm-1.17.8-0 kubelet-1.17.8-0 kubectl-1.17.8-0

sudo systemctl enable kubelet

Step 3. Control Plane 구성 (Master)

  • 목적 : kubernetes master를 구축한다.

  • 순서 :

    • 쿠버네티스 설치시 필요한 kubeadm-config를 작성한다.
      • vi kubeadm-config.yaml
    apiVersion: kubeadm.k8s.io/v1beta2
kind: InitConfiguration
localAPIEndpoint:
	advertiseAddress: {api server IP}
	bindPort: 6443
nodeRegistration:
	criSocket: /var/run/crio/crio.sock
---
apiVersion: kubeadm.k8s.io/v1beta2
kind: ClusterConfiguration
kubernetesVersion: {k8s version}
controlPlaneEndpoint: {endpoint IP}:6443
imageRepository: {registry}/k8s.gcr.io
networking:
	serviceSubnet: {SERVICE_IP_POOL}/{CIDR}
	podSubnet: {POD_IP_POOL}/{CIDR}
---
apiVersion: kubelet.config.k8s.io/v1beta1
kind: KubeletConfiguration
cgroupDriver: systemd

    * kubernetesVersion : kubernetes version
* advertiseAddress : API server IP ( master IP )
  * 해당 master 노드의 IP
* controlPlaneEndpoint : endpoint IP ( master IP or virtual IP) , port는 반드시 6443으로 설정
  * 1개의 마스터 : master IP , 2개 이상의 마스터 구축시 : virtual IP
* serviceSubnet : ${SERVICE_IP_POOL}/${CIDR}
* podSubnet : ${POD_IP_POOL}/${CIDR}
* imageRepository : ${registry}/docker_hub_name
* cgroupDriver: cgroup driver systemd 변경

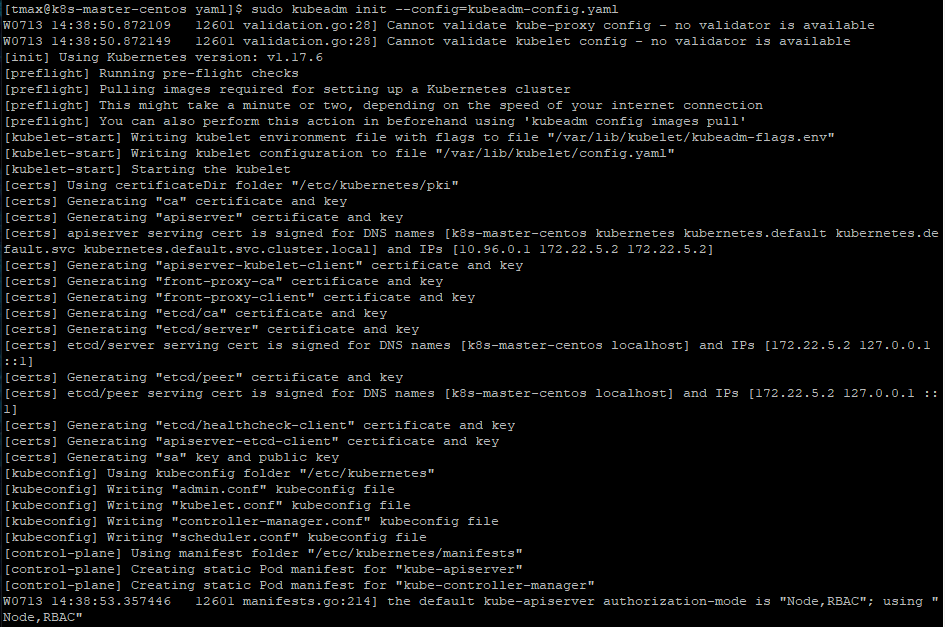

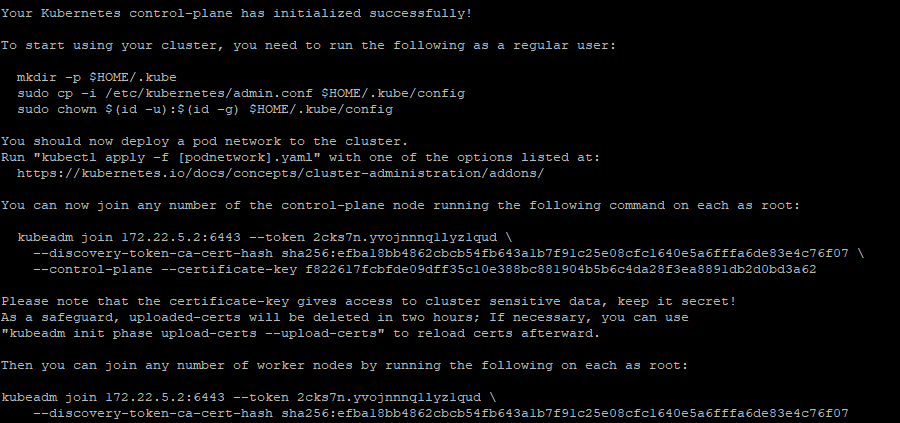

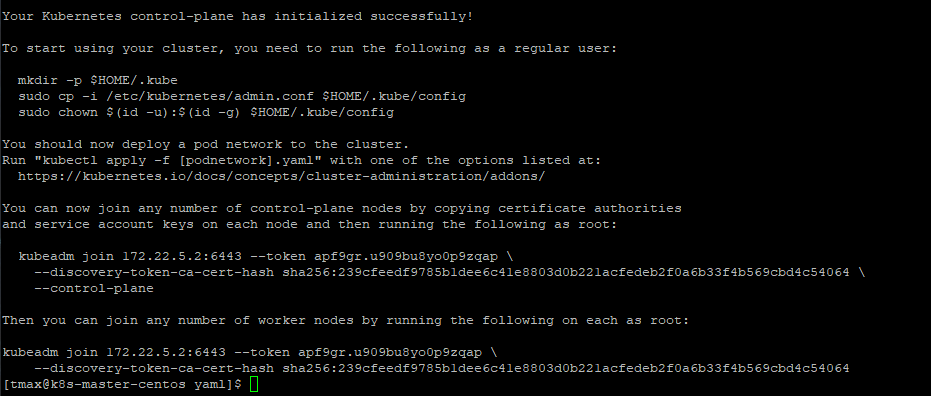

    • kubeadm init (2개 이상 마스터 구축시에는 아래 가이드 참조)
    sudo kubeadm init --config=kubeadm-config.yaml


    • 마스터 다중화 진행시 아래 마스터 다중화 가이드로 설치를 진행한다.
    • 듀얼 스택 클러스터 구축 시에는 아래의 [비고] yaml을 참조하여 진행한다.
    • kubernetes config
    mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config

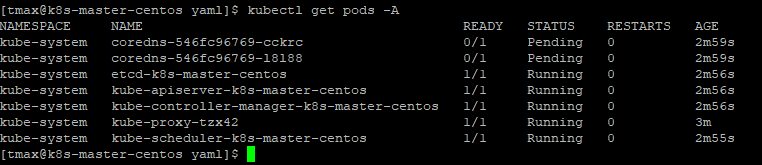

    • 확인
    kubectl get nodes


    kubectl get pods -A -o wide


  • 비고 :

    • master에도 pod 스케줄을 가능하게 하려면 master taint를 제거한다
    kubectl taint node [master hostname] node-role.kubernetes.io/master:NoSchedule-
ex) kubectl taint node k8s- node-role.kubernetes.io/master:NoSchedule-
    • 듀얼 스택 클러스터 구축 시에는 아래의 kubeadm-config.yaml을 참조한다.
      • vi kubeadm-config.yaml
      apiVersion: kubeadm.k8s.io/v1beta2
kind: InitConfiguration
localAPIEndpoint:
advertiseAddress: {api server IP}
  bindPort: 6443
nodeRegistration:
  criSocket: /var/run/crio/crio.sock
---
apiVersion: kubeadm.k8s.io/v1beta2
kind: ClusterConfiguration
kubernetesVersion: {k8s version}
controlPlaneEndpoint: {endpoint IP}:6443
imageRepository: {registry}/k8s.gcr.io
networking:
  serviceSubnet: ${SERVICE_IPV4_POOL}/${CIDR},${SERVICE_IPV6_POOL}/${CIDR}
  podSubnet: ${POD_IPV4_POOL}/${CIDR},${POD_IPV6_POOL}/${CIDR}
featureGates:
  	IPv6DualStack: true
---
apiVersion: kubelet.config.k8s.io/v1beta1
kind: KubeletConfiguration
cgroupDriver: systemd
---
apiVersion: kubeproxy.config.k8s.io/v1alpha1
kind: KubeProxyConfiguration
mode: ipvs

     * kubernetesVersion : kubernetes version
 * advertiseAddress : API server IP ( master IP )
    * 해당 master 노드의 IP
 * controlPlaneEndpoint : endpoint IP ( master IP or virtual IP) , port는 반드시 6443으로 설정
    * 1개의 마스터 : master IP , 2개 이상의 마스터 구축시 : virtual IP
 * serviceSubnet : ${SERVICE_IPV4_POOL}/${CIDR},${SERVICE_IPV6_POOL}/${CIDR}
 * podSubnet : ${POD_IPV4_POOL}/${CIDR},${POD_IPV6_POOL}/${CIDR}
 * imageRepository : ${registry}/docker_hub_name
 * IPv6DualStack: true, dual stack 기능이 베타 버전이라서 기본값으로는 비활성화이기 때문에 활성화 시키는 세팅(추후 기본으로 활성화 되면 빠져야 함)
 * cgroupDriver: cgroup driver systemd 변경
 * mode: ipvs, dual stack 기능은 kube-proxy ipvs 모드에서만 동작

Step 3-1. kubernetes cluster 다중화 구성을 위한 Keepalived 설치 (Master)

  • 목적 : K8S cluster의 Master 다중화 구성을 위한 Keepalived를 설치 및 설정한다

  • 순서 :

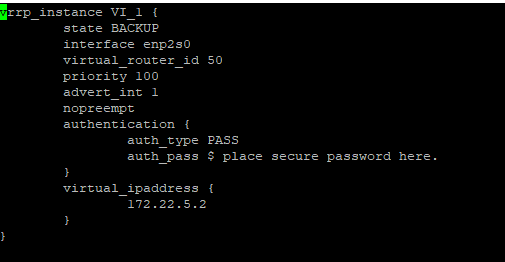

    • Keepalived 설치
    sudo yum install -y keepalived
    • Keepalived 설정
    sudo vi /etc/keepalived/keepalived.conf

vrrp_instance VI_1 {
state {MASTER or BACKUP}
interface {network interface}
virtual_router_id {virtual router id}
priority {priority}
advert_int 1
nopreempt
authentication {
	auth_type PASS
	auth_pass {password}
	}
virtual_ipaddress {
	{VIP}
	}
}


    • interface : network interface 이름 확인 (ip a 명령어로 확인) ex) enp0s8

    • state : master or backup으로 설정, 하나의 master에만 master를 설정하고 나머지 master에는 backup으로 설정

    • priority : Master 우선순위

      • priority 값이 높으면 최우선적으로 Master 역할 수행
      • 각 Master마다 다른 priority 값으로 수정
      • ex) master1 priority 100, master2 priority 99, master3 priority 98

    • virtual_ipaddress : virtual ip(VIP) 설정

    • virtual_router_id : vritual router id ex) 50

    • auth_pass : 패스워드 설정

    • keepalived 재시작 및 상태 확인

    sudo systemctl restart keepalived
sudo systemctl enable keepalived
sudo systemctl status keepalived

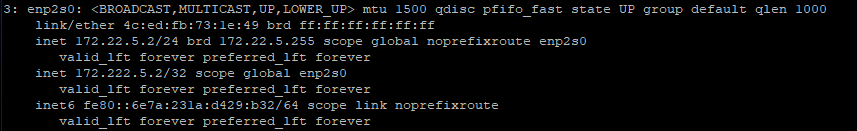

    • network interface 확인
    ip a
    • 설정한 VIP 확인 가능, 여러 마스터 중 하나만 보임.
    • inet {VIP}/32 scope global eno1 image

Step 3-2. kubernetes cluster 다중화 구성 설정

  • 목적 : K8S cluster의 Master 다중화를 구성한다
  • 순서 :
    • kubeadm-config.yaml 파일로 kubeadm 명령어 실행한다.
      • Master 다중구성시 --upload-certs 옵션은 반드시 필요.
      • join 시에 --cri-socket=/var/run/crio/crio.sock 옵션을 추가하여 실행한다.
      sudo kubeadm init --config=kubeadm-config.yaml --upload-certs
sudo kubeadm join {IP}:{PORT} --token ~~ discovery-token-ca-cert-hash --control-plane --certificate-key ~~ --cri-socket=/var/run/crio/crio.sock (1)
sudo kubeadm join {IP}:{PORT} --token ~~ discovery-token-ca-cert-hash --cri-socket=/var/run/crio/crio.sock (2)
    • 해당 옵션은 certificates를 control-plane으로 upload하는 옵션
    • 해당 옵션을 설정하지 않을 경우, 모든 Master 노드에서 key를 복사해야 함
    • Master 단일구성과는 다르게, --control-plane --certificate-key 옵션이 추가된 명령어가 출력됨
    • (1)처럼 Master 다중구성을 위한 hash 값을 포함한 kubeadm join 명령어가 출력되므로 해당 명령어를 복사하여 다중구성에 포함시킬 다른 Master에서 실행
    • (2)처럼 Worker의 join을 위한 명령어도 출력되므로 Worker 노드 join시 사용, crio 사용시 --cri-socket 옵션 추가
        kubeadm join 172.22.5.2:6443 --token 2cks7n.yvojnnnq1lyz1qud \ --discovery-token-ca-cert-hash sha256:efba18bb4862cbcb54fb643a1b7f91c25e08cfc1640e5a6fffa6de83e4c76f07 \ --control-plane --certificate-key f822617fcbfde09dff35c10e388bc881904b5b6c4da28f3ea8891db2d0bd3a62 --cri-socket=/var/run/crio/crio.sock
    • kubernetes config
      mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config
  • 비고 :
    • join시에 apiserver ip 변경이 필요할 경우 --apiserver-advertise-address 옵션을 추가한다.
    kubeadm join 172.22.5.2:6443 --token 2cks7n.yvojnnnq1lyz1qud \ --discovery-token-ca-cert-hash sha256:efba18bb4862cbcb54fb643a1b7f91c25e08cfc1640e5a6fffa6de83e4c76f07 \ --control-plane --certificate-key f822617fcbfde09dff35c10e388bc881904b5b6c4da28f3ea8891db2d0bd3a62 --cri-socket=/var/run/crio/crio.sock --apiserver-advertise-address=172.22.4.3

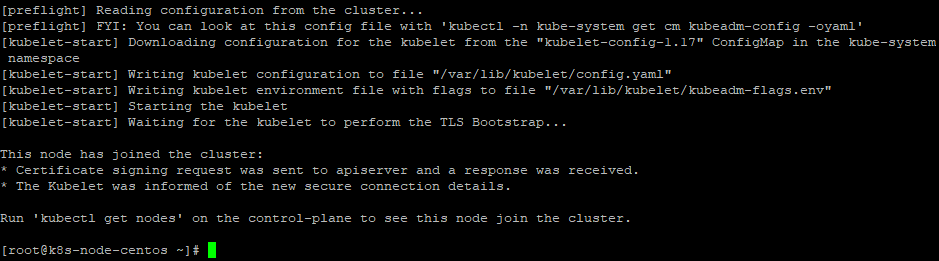

Step 4. Cluster join (Worker)

  • 목적 : kubernetes cluster에 join한다.
  • 순서 :
    • kubernetes master 구축시 생성된 join token을 worker node에서 실행한다.
    • kubeadm join
      • (cri-o) join token에 --cri-socket=/var/run/crio/crio.sock 옵션을 추가하여 실행한다.
      kubeadm join 172.22.5.2:6443 --token r5ks9p.q0ifuz5pcphqvc14 \ --discovery-token-ca-cert-hash sha256:90751da5966ad69a49f2454c20a7b97cdca7f125b8980cf25250a6ee6c804d88 --cri-socket=/var/run/crio/crio.sock
      • (docker) join token을 그대로 실행한다.
      kubeadm join 172.22.5.2:6443 --token r5ks9p.q0ifuz5pcphqvc14 \ --discovery-token-ca-cert-hash sha256:90751da5966ad69a49f2454c20a7b97cdca7f125b8980cf25250a6ee6c804d88
  • 비고 :
    • kubeadm join command를 저장해놓지 못한 경우, master node에서 아래 명령어를 통해 token 재생성이 가능하다.
    kubeadm token create --print-join-command

삭제 가이드

Step 1. Cluster reset (Master/Worker 공통)

  • 목적 : kubernetes cluster를 reset한다.
  • 순서 :
    • kubeadm reset
      • (cri-o) --cri-socket=/var/run/crio/crio.sock 옵션을 추가하여 kubeadm reset을 실행한다.
      kubeadm reset --cri-socket=/var/run/crio/crio.sock
      • (docker) kubeadm reset을 실행한다.
      kubeadm reset

Step 2. 설치 패키지 삭제 (Master/Worker 공통)

  • 목적 : kubernetes에 필요한 패키지들을 삭제한다
  • 순서 :
    • 설치했던 패키지들을 삭제 한다.
      sudo yum remove -y kubeadm-1.17.8-0 kubelet-1.17.8-0 kubectl-1.17.8-0

sudo yum remove -y crio  or  sudo yum remove -y docker-ce

sudo yum remove -y keepalived
